Pengepakan Apel ke dalam Box

Ok kali ini saya akan memberi tutorial program PLC tentang proses pengepakan buah apel ke dalam box, untuk lebih jelasnya silahkan lihat gambaran proses pengepakan buah  di bawah ini

Dari gambar di atas terdapat 2 konveyor, yaitu konveyor pembawa box dan pembawa buah apel. Konveyor buah akan berjalan membawa buah untuk masuk ke dalam box, sedangkan konveyor box membawa box yang awalnya kosong menjadi terisi 10 buah apel. Berikut keterangan untuk mempermudah dalam pembuatan program

Keterangan:

1.      Saat ditekan tombol PB_START (I1), maka dijalankan konveyor pembawa boks.

2.     Jika sensor box (I3) (NO) mendeteksi keberadaan box maka konveyor pembawa box akan dihentikan dan konveyor pembawa apel mulai dijalankan.

3.  Sensor apel (I4) (NO) akan menghitung hingga 5 buah apel kemudian menghentikan konveyor pembawa apel (counter apel akan direset) dan konveyor pembawa box akan dijalankan lagi (jika dalam waktu 10 detik tidak ada lagi box maka proses akan dihentikan)

4.     Demikian seterusnya hingga ditekan tombol PB_STOP (I2).

Start-Stop motor dengan 1 Pushbutton

ok, setelah sekian lamag update sekarang q mau ngasih tutorial program PLC start stop motor dengan 1 pushbutton.

1. pertama kali buka dulu zeliosoft2 dan pilih jenis smartrelay yang akan digunakan

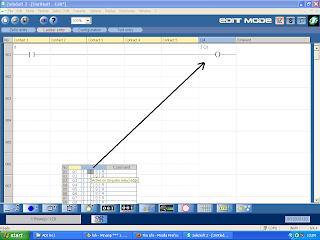

2. perbedaan program ini dengan program saklar adalah pemilihan jenis outputnya, pada program ini jenis  output yang digunakan adalah active on (impuls relay) edge. untuk lebih jelasnya silahkan lihat pada program di bawah ini

nah sekian dulu tutorial dari saya....
