Tutorial PLC Allen Bradley

Saya akan mencoba menjelaskan langkah-langkah membuat program PLC untuk PLC Allen Bradley tipe micrologix 1100 series A menggunakan software RSLogix Micro English. Untuk membuat program PLC Allen Bradley agar bisa disimulasikan, kita membutuhkan 3 buah software yaitu RSLogix Micro English , RSLogix Emulate 500 dan RSLinx Classic yang bisa didownload free dari website www.ab.com. Langkah-langkahnya akan dijelaskan seperti berikut :

1.      Jalankan software RSLinx Classic

buka tab menu Communications > Configure Drivers maka akan muncul dialog seperti gambar diatas. Klik Add New kemudian pilih SLC 500 (DH485) Emulator driver, klik OK terus dan untuk station number serta station name biarkan default saja. Setelah semua di setting tekan tombol close.

2.      Langkah selanjutnya buka software RSLogix Micro English

Klik File > New kemudian pilih jenis PLC yang akan digunakan. Pada contoh kali ini saya menggunakan tipe MicroLogix Series A, pada kolom Driver pilih EMU500-1 kemudian klik OK

3.   Langkah selanjutnya adalah memulai membuat program PLC menggunakan Ladder, untuk pemrograman PLC Allen Bradley secara basic sama seperti jenis PLC lainnya hanya yang membedakan adalah penulisan alamatnya. Untuk membuat program klik menu Tabbed Instruction Bar yang terletak di atas work area, klik and drag kemudian letakkan pada rung yang di inginkan, seperti gambar di bawah ini.

4.      Saya membuat program start-stop motor/self holding. Untuk alamat input pada PLC Allen Bradley diawali dengan huruf I misalnya I:0/0 sedangkan untuk output diawali dengan huruf O misalnya O:0/0. Hasil dari program yang saya buat seperti gambar di bawah, setelah selesai memberi alamat pada input dan output PLC klik menu Edit > Verify File untuk mengecheck apakah program sudah benar atau masih ada error, jika program sudah benar maka akan terlihat seperti gambar di bawah. Setelah di check simpan program dan beri nama misalnya coba:

5.      Setelah program berhasil di buat maka program siap di simulasikan, namun untuk mensimulasikan program terlebih dahulu kita harus mensetting RSLogix Emulate 500. Buka RSLogix Emulate 500 klik menu File > Open buka file program yang sudah kita buat dan simpan tadi (COBA.RSS). selanjutnya akan muncul dialog seperti gambar di bawah, untuk kolom Station beri angka decimal 1

6.      Langkah terakhir yaitu buka kembali RSLogix Micro English dan downloadkan program agar bisa disimulasikan. Cara mendownload adalah klik pada kolom OFFLINE > Download > Yes seperti gambar di bawah ini.

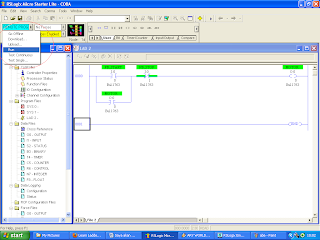

Setelah mendownloadkan program maka kita harus me runningkan program agar bisa disimulasikan, cara untuk me runningkan program adalah klik menu REMOTE PROG > Run > Yes

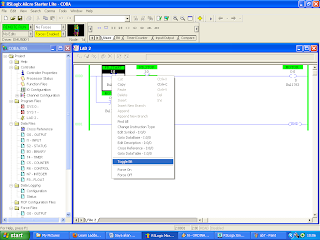

7.      Program telah berhasil disimulasikan sekarang kita tinggal mencobanya, klik kanan pada input I:0/0 kemudian klik Toggle Bit layaknya menekan tombol push button maka output O:0/0 akan ON. Dan pada input I:0/1  klik Toggle Bit layaknya menekan tombol push button maka output O:0/0 akan menjadi OFF
