Tutorial PLC Siemens

Pada tutorial kali ini, saya akan mencoba menjelaskan langkah-langkah membuat program PLC untuk PLC  tipe Siemens S7-300 menggunakan  software SIMATIC Manager Step 7 dengan memanfaatkan wizard dari software tersebut. Langkah-langkahnya seperti gambar-gambar  berikut :

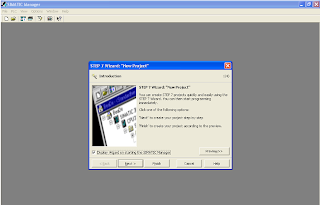

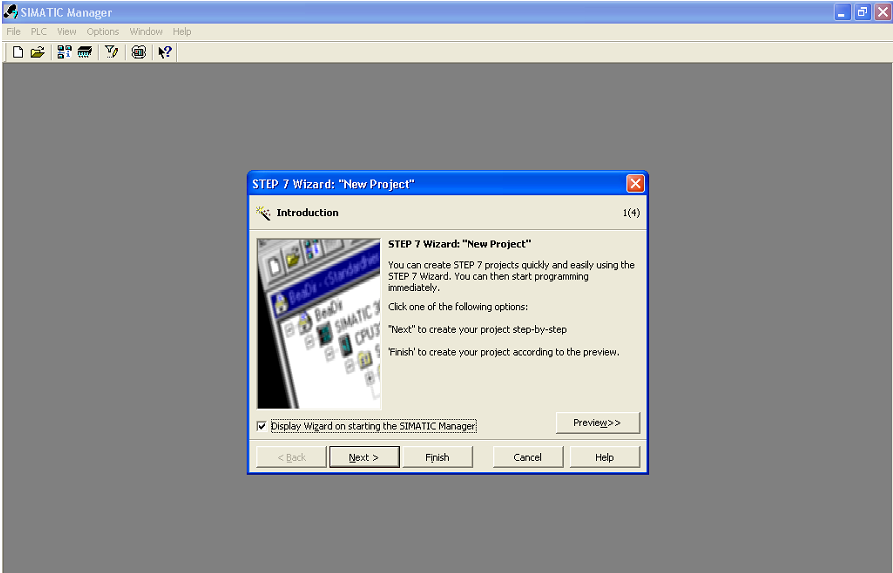

1.  Jalankan software SIMATIC maka akan muncul dialog seperti yang ditunjukkan gambar 1

 Gambar 1

2.  Kemudian klik tombol Next, maka akan muncul dialog lagi seperti gambar 2. Disini kita akan memilih jenis CPU yang akan kita gunakan, sebagai contoh saya menggunakan jenis CPU315-2 PN/DP, setelah memilih jenis CPU klik tombol Next

Gambar 2

3.  Langkah ketiga kita akan memilih  jenis bahasa pemrograman yang akan digunakan seperti yang  ditunjukkan  pada  gambar  3,  pada  tutorial  kali  ini  saya  menggunakan  bahasa pemrograman Ladder, maka klik pada pilihan LAD kemudian klik tombol Next

Gambar 3

4.  Langkah  terakhir  dalam pembuatan project  baru menggunakan  bantuan wizard  software SIMATIC ini adalah memberi nama project yang akan kita buat, lihat pada gambar 4 setelah memberi nama maka klik tombol Finish

Gambar 4

5.  Setelah tombol Finish di klik maka akan muncul dialog seperti gambar 5. Klik 2x pada OB1

Gambar 5

     OB1 adalah  tempat dimana kita akan membuat program PLC, program-program yang  telah
     kita buat akan di simpan di OB1 tersebut dan akan di downloadkan ke PLC.

6.  Ketika OB1  diklik  2x maka  akan muncul work  area  seperti  pada  gambar  6,  di  sinilah  kita mulai membuat program PLC dengan metode Ladder.

Gambar 6

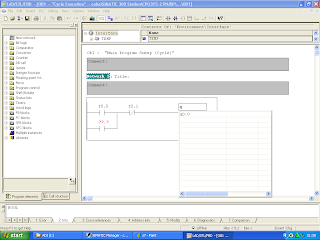

7.  Program  yang  saya  buat  adalah  program  self  holding,  cara  programannya  hamper  sama dengan  jenis PLC  lainnya  seperti OMRON dan Allen Bradley, perbedaannya untuk SIEMENS alamat input diawali dengan huruf I seperti gambar 7 dan untuk output diawali dengan huruf Q seperti gambar 8.

Gambar 7

Gambar 8

8.  Setelah  semua alamat input dan output  sudah di masukkan dengan benar maka program siap di downloadkan ke PLC. Untuk program self holding seperti gambar 9

Gambar 9
